HTC高效涡轮超微分级机-不锈钢

一、概述

HTC系列高效涡轮超微分级机是我公司引进国外先进技术，适合低到中等硬度超微粉体材料分级的超微分级设备,各项性能指标达到了国际同类机型标准，本机带二次进风和高精度涡轮，能获得最细达3微米的细料,使用特殊材料的转子可分级高硬度物料,广泛应用于化学、医药、食品、非金属矿等行业超微粉体加工中的分粒、除铁、精选等。

二、用途和特点

HTC高效涡轮超微分级机适用于化工、医药、食品、非金属矿等行业粉体加工中的分粒、除铁、除纤维、精选。例如:非金属矿中石音粉、碳酸钙等的精选，长石、石英重品石的除铁加工和分粒。很容易形成沉淀物的物料，如:颜料、料、杀虫剂、树脂水泥和非晶体的石灰石、白垩、E-PVC及填料中无机粉末的分级，同时可对不同密度物料如再生橡胶等分离纤维杂质，特种工业超细粉末的提取，如粉等，用途极为广泛。

该机的特点如下

1、本机为千式物料空气分级机，具有当今国际上最先进的涡轮分级原理，带有二次进风和无级变速的分级涡轮，分级涡轮与之相联接的配合均属国内首创、国际领先的动态气流密封装置，分级精度高，分级范围广，能在3~150um之间调整成品粒度。般情况下，能获得小于5un、含量达97%以上的超微细粉;2、分级叶轮的叶片采用特殊高强度耐磨材料，极大地提高了高速运转的稳定性使用寿命更长，处理粘性及凝聚性物料时，极大地减少了微粉在出料管中的沉积3、运用计算机辅助设计的本系高效涡轮分级机的结构更加紧凑，操作更加方便先进的涡轮涡壳设计使分级机的噪音更小，运转非常平稳;

4、本机占有空间少，结构简单紧凑，操作方便，易损件少，费用低:6、振动小，噪声低，运转平稳，维修、清洗方便，自动化程度高。

三、设备结构及工作原理

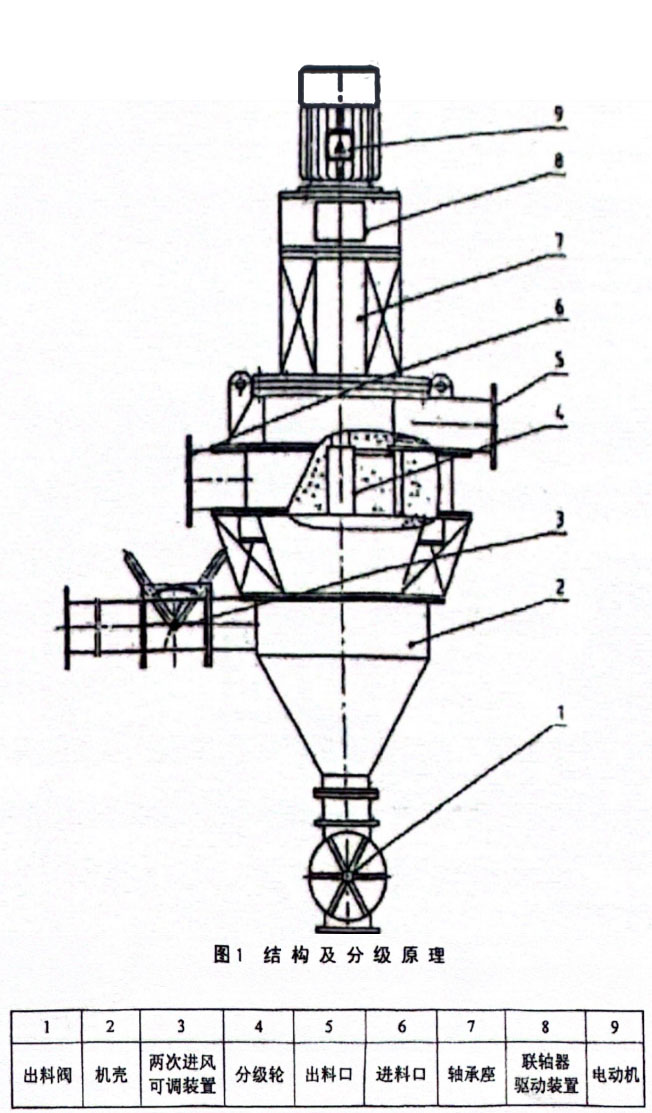

HTC系列高效涡轮超微分级机由上部带分散导向叶片的进料涡壳和高速后向多叶片式分级叶轮组成，分级轮与出口采用动态气流密封;下部为带有二次进风装置的二次分选装置。其主要结构见图1.

本机主要利用涡轮分级的分筛理论:旋转涡轮产生的离心力与空气所形成的向心力之间的平衡。其主要工作原理是:待分级的物料通过加料机被高压负压吸风吸入分级室在这里首先被分散导向叶片分散，在涡壳与分级涡轮附近受强而有力的离心力场的作用，符合要求的微粉吸出分级叶轮后被收集装置收集，粗料则落入下箱体，在这里由于受到二次进风的影响而被再次分散，夹杂在粗粉中的细粉再次随气流进入分级区，粗料则沿内壁下落通过关风机被收集。由于涡轮与上箱体采用特殊的密封机构，使得密封效果十分优越，出料粒度更均匀。通过调节驱动电机的转速及二次进风量的大小，可得到最佳的分级效果。
